型号

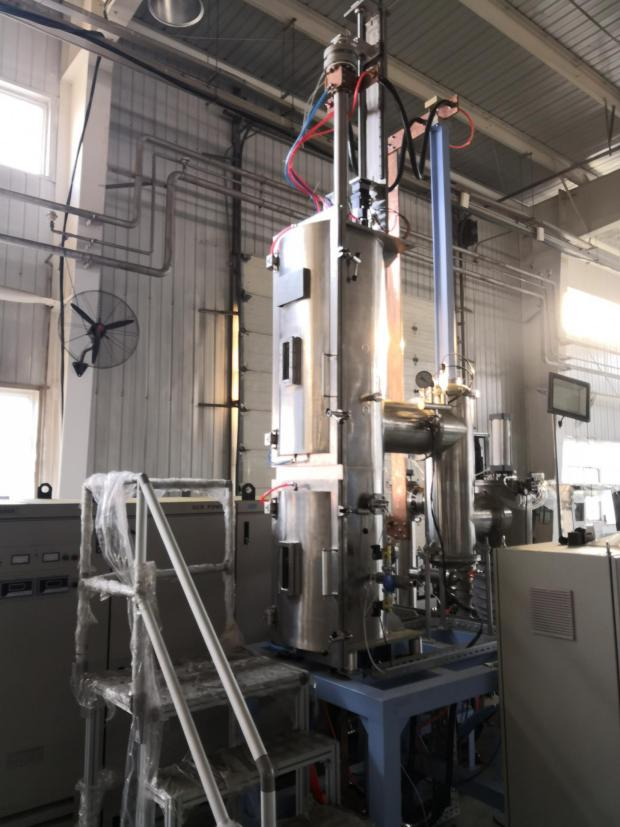

HVAR/M（生产型）

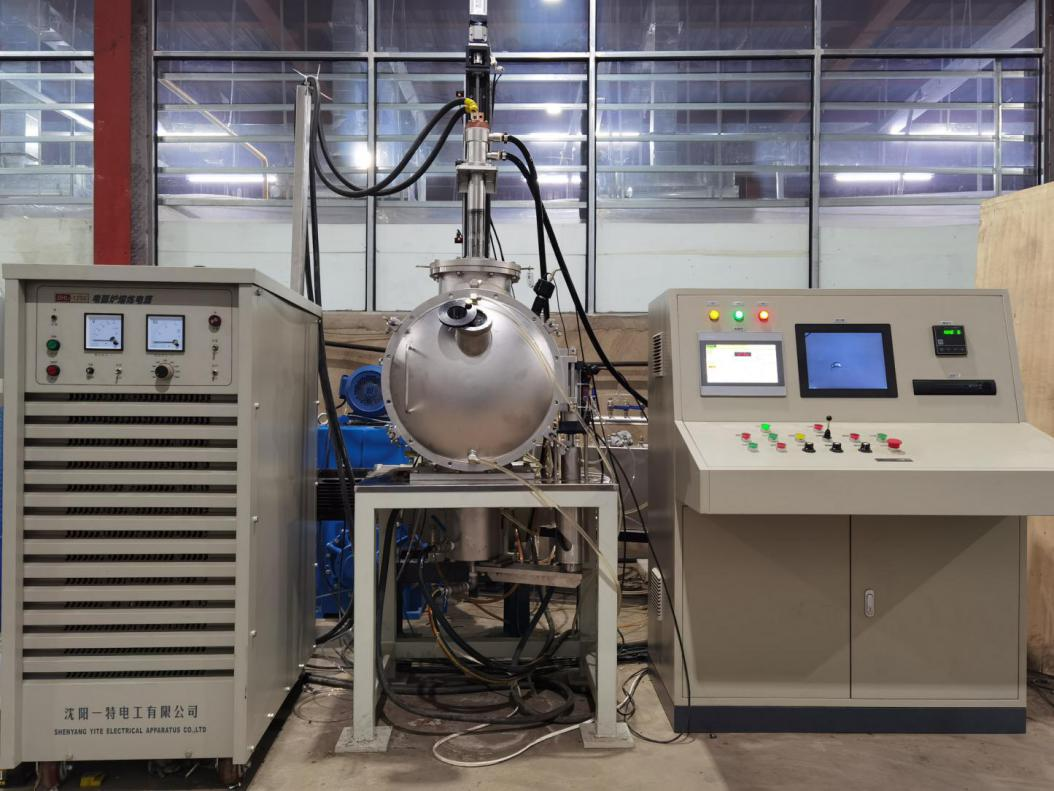

HVAR/S（实验型）

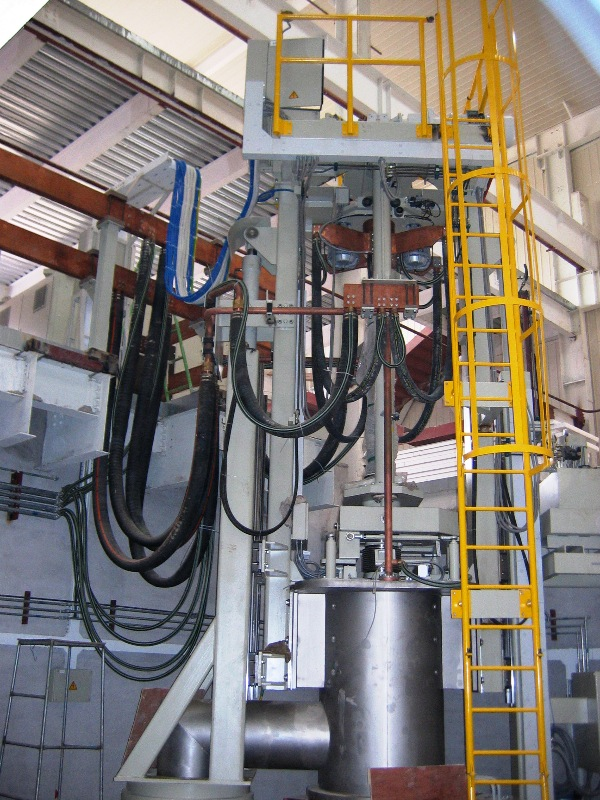

HVAR/C（连铸型）

极限真空度

5×10^-1Pa

6×10^-1Pa

6×10^-3Pa

压升率

1.3Pa/H

1.3Pa/H

0.67Pa/H

抽气系统

罗茨泵机组

罗茨泵机组

扩散泵机组

熔炼最大电流

6kA

1250A

1.2KA

熔炼量

150kg（Ti计算）

2kg（Ti计算）

5kg（Ti计算）

最大电极直径

Dn20mm

Dn40mm

Dn100mm

电极杆

电极杆为双层无缝管夹层水套机构，内置导电铜棒

熔炼方式

高频引弧，自动熔炼

结晶器

 结晶器组件由不锈钢结晶器体、稳弧线圈和紫铜结晶器构成

控制系统

电气控制由控制柜和触摸屏集中操作

设备尺寸(L×W×H,m)

3.7×5.3×5.2

（地坑1m深）

3.1×2.5×2.5

3.0×4.1×5.2

用电需求

350KVA,380V/3P/50Hz

100KVA,380V/3P/50Hz

450KVA,380V/3P/50Hz

设备特性

1.高清摄像观察全面监控电弧熔炼状态

2.熔炼过程可自动或手动控制
